Quadro elettrico IML FT (Industrial Multi Logic Full Touch)
RF00U1556
Quadro elettrico IML FT (Industrial Multi Logic Full Touch)
- Logica di controllo basata su PLC di primaria marca internazionale

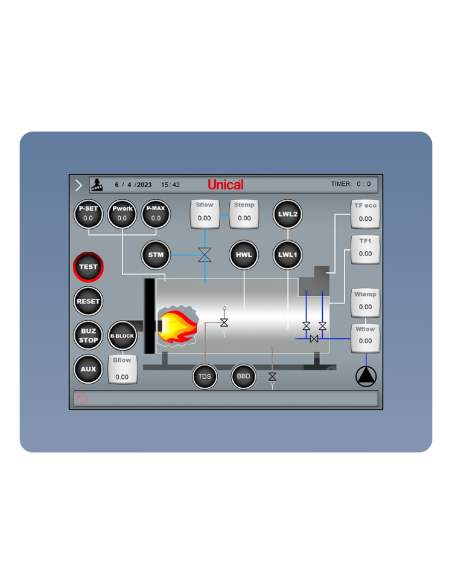

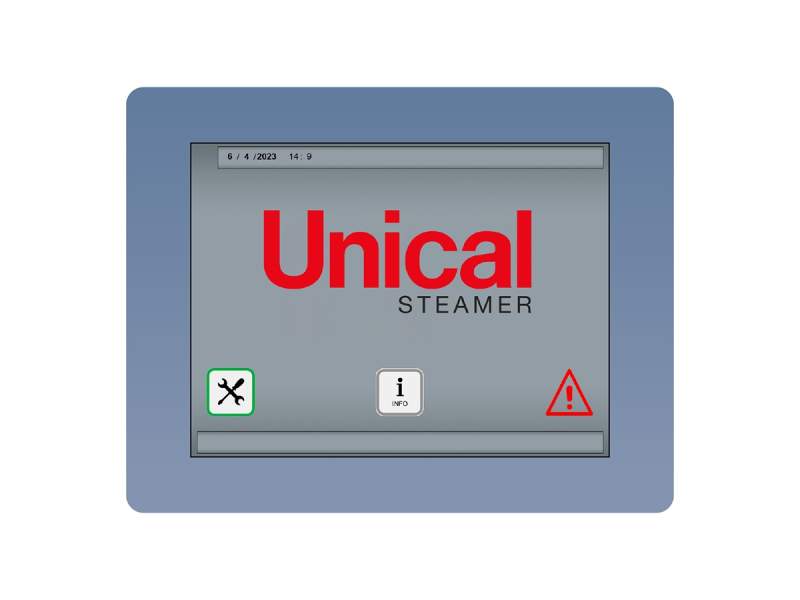

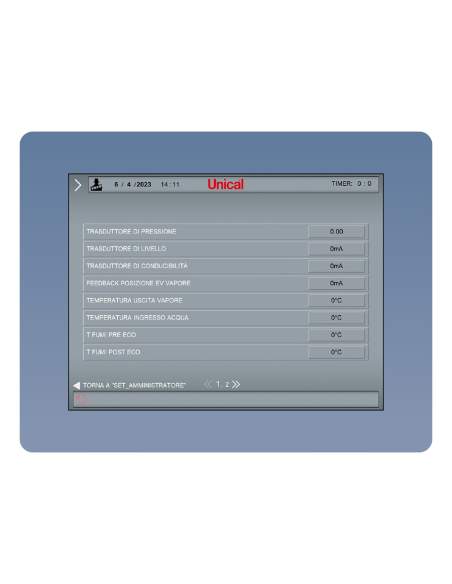

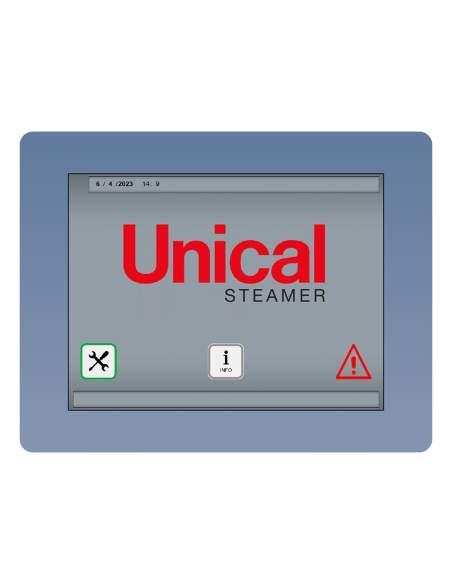

- Schermo 10” touch screen con interfaccia grafica attraverso il quale è possibile accedere a tutte le funzioni del quadro elettrico e del generatore, non dovendo ricorrere a pulsanti / selettori
- Realizzazione a cassetta (no basamento)
- Configurazione “chiusa” in n. 4 versioni diverse che ne consente la disponibilità immediata a magazzino per generatori di potenzialità fino a 3000 kg/h (superiori a richiesta, con medesime funzionalità)
- Quadro configurato in 4 differenti versioni, ogni versione successiva comprende tutte le funzioni delle versioni inferiori:
- BASE (no esenzioni)
- ESENZIONE 24H
- ESENZIONE 72H
- INDUSTRIA 4.0 - I set di funzioni predispostI consentono di rispondere alle richieste della maggior parte degli impianti
- Regolazione bruciatore mono, bistadio, modulante (con modulatore esterno)
- Regolazione livello acqua ON/OFF o modulante, con valvola o con inverter
- Nr. 2 livellostati PED di sicurezza basso livello
- Possibilità di visualizzazione statistiche utenze caldaia (e Impianto) e trend valori di interesse - dati variabili in base alla versione
- Possibilità di gestione singolo generatore (in futuro: gestione cascata se presenti più caldaie)
- Capacità di comunicazione via Modbus RS485
- Supervisione e gestione caldaia tramite VNC o VPN (setup da remoto per parametri base - funzioni di sicurezza non remotabili)
- Alimentazione standard: 400 Vac trifase con Neutro - 50 Hz
- Grado di protezione IP54
- Spazio disponibile interno quadro: ~ 15% (non previsti ampliamenti)
- Per le funzioni specifiche di ogni versione, vedere tabella alla pagina seguente
