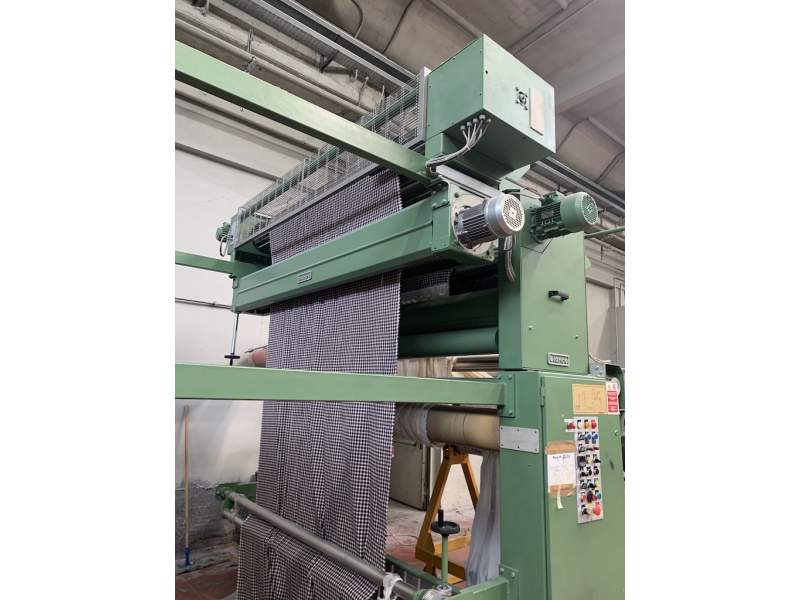

Linea di preparazione cucitura tessuti Bianco usata
Linea di preparazione e cucitura tessuti Bianco
altezza utile 2000 mm
anno 2001
velocità massima fino a 120 mt/min
entrata piccolo rotolo o falda
binario di cucitura con tagliacuce Elcu
cilindri ditiro tessuto
accumulatore scivolo j-box non stop
gruppo centratore allargatore a doghe Dogal e cilindri allargatori tessuto
spazzolatrice con n. 2 spassole per pulizia tessuto diritto e rovescio, dispositivo raccolta polveri
cilindri motorizzati tiro tessuto
uscita su grande rotolo o tessuto faldato
IMPIANTO PREPARAZIONE TESSUTI ASCIUTTI – TENDAGGI / ARREDAMENTO, TAVOLA 4000 X 3800 UTILE COMPOSTO DA:
La finalità di questo impianto sono la preparazione razionale di tessuti faldati e l’avvolgimento sia su subbio siluro che su grande rotolo di articoli con balza e/o ricamati.
culla fissa, bancale per tessuto faldato – fotocellula per fine pezza e ritorno tessuto per cucitura.
Pedana per operatore. (cm. 10 da piano pavimento).
N° 1 CILINDRO ALLARGATORE CENTRATORE "DOGAL 04" A DOGA UNICA per servizio di allargatura e centratura con gruppo a 2 cilindri allargatori motorizzati.
Gruppo allargatore / centratore composto da due cilindri INOX motorizzati con possibilità di variare tangenza sul tessuto a mezzo volantino e da un cilindro centratore tipo DOGAL 01 Diam. 250.
Il DOGAL 01 è un cilindro centratore costituito da un tamburo sulla cui superficie è disposta una corona di stecche uniche con le estremità collegate a due anelli basculanti posti ai lati del tamburo. Inclinando opportunamente i due anelli rispetto alla perpendicolare dell'asse e portando in rotazione il tamburo, si ottiene uno spostamento del tessuto. Questo sistema opportunamente comandato, mediante un tastatore ottico tipo FLUO, fa sì che si possano ottenere spostamenti estremamente precisi con il risultato di una centratura perfetta.
Cilindro DOGAL motorizzato Profilo tipo “I”. Spostamento elettromeccanico.
GRUPPO A DUE CILINDRI ALLARGATORI A 360°. Unità per l'allargatura del tessuto costituito da due cilindri con profilo elicoidale riportato, azionati da un motoriduttore comandato manualmente, l'angolo di tangenza dei cilindri col tessuto (360°). Profilo tipo “I”.
Imbarraggio con freno in ingresso linea per pezze mal faldate.
Taglia – cuce a cm. 140 dal piano pavimento, su binario con ritorno automatico, rinforzo in prossimità delle cimosse. Tipo Monti –tipo TA 19-3 FY.
Calandra di traino a due cilindri non a contatto, retromarcia automatica a fine rotolo o falde per cucitura. Tubi soffiatori posti in uscita per staccare la pezza dal cilindro.
SBATTITORE MOTORIZZATO Dispositivo meccanico adatto a facilitare l'apertura dei tessuti bagnati; costituito da un telaio in tubi di acciaio inossidabile opportunamente sagomati, comandato da un motoriduttore e provvisto di supporti per l'ancoraggio alla struttura dell'impianto.
SCIVOLO Fotocellula per troppo pieno e mancanza tessuto, freno tenditore in uscita, accumulo 500 – 600 mt. velo poliestere 50 gr./mq. Con paratie.
CILINDRO ALLARGATORE CENTRATORE "DOGAL 04" A DOGA UNICA per servizio di allargatura e centratura con gruppo a 2 cilindri allargatori motorizzati.
Gruppo allargatore / centratore composto da due cilindri INOX motorizzati con possibilità di variare tangenza sul tessuto a mezzo volantino e da un cilindro centratore tipo DOGAL 01 Diam. 250.
Il DOGAL 01 è un cilindro centratore costituito da un tamburo sulla cui superficie è disposta una corona di stecche uniche con le estremità collegate a due anelli basculanti posti ai lati del tamburo. Inclinando opportunamente i due anelli rispetto alla perpendicolare dell'asse e portando in rotazione il tamburo, si ottiene uno spostamento del tessuto.
Questo sistema opportunamente comandato, mediante un tastatore ottico tipo FLUO, fa sì che si possano ottenere spostamenti estremamente precisi con il risultato di una centratura perfetta.
Vengono compensati almeno 300 mm. di non allineamento per parte del tessuto nello scivolo in presenza di altezze diverse vengono compensate metà per parte. Profilo tipo “I”. Spostamento elettromeccanico.
Faldatore ad aspino con regolazione comandata.
Colonna di comando avvolgimento assiale grosso rotolo in uscita e subbio siluro.
Carrello telescopico per subbi siluro Ø 800 e 600 mm., subbi altezza da mm. 3500 a 4200. Comando assiale.
Arrotolatore grosso rotolo e subbio siluro, comando assiale con cilindro motorizzato Ø mm. 220 a contatto/non contatto regolabile con fotocellula per controllo distanza grosso rotolo o dal subbio, allargatore a doghe silenzioso, cilindro curvo allargatore regolabile tramite volantino.
Contametri digitale, posizionato in entrata, progressivo, totalizzatore con azzeramento, impostazione metri per fermo macchina automatico con stampa del numero delle pezze, dei metri totali, durata, numero fermate macchina, tempo delle fermate, velocità media. Predisposizione per attacco in uscita.
